产品说明
Product description

特   点

说   明


最大行程长度


R30=1000mm,R40=1200mm,R70=2000mm,R100=2500mm,

LR70=3000mm,LR95=5000mm; (*)

寿 命

1000万次以上(*)

速 度

2m/s

加速度

3G~4G

折弯半径

R30mm/R40mm/R70mm/R100mm/LR70mm/LR95mm

POD结构

1Pod/2Pod/3Pod/4Pod/5Pod/6Pod/7Pod/8Pod

工作环境

-10°C~+80°C

线管直径

3mm~10mm

可用电缆类型

I/O,Encoder,IEEE139,Ethernet,Power,Video,PneumaticTubes

认证事项

IPA&CE认证

净化室认证

IPA Class1

(*):会根据电线构成、弯曲半径、运动速度以及距离出现差异;


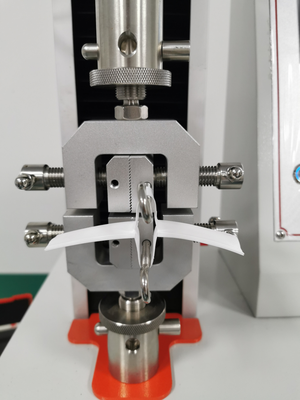

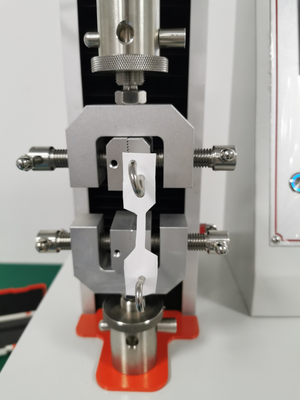

产品材质

护套POD

ePTFE(Expanded polytetrafuoroethylene)

Clamp

Aluminium alloy

Support Member

PA66

Cable Conductor

Tinned Copper or Bare Copper

Cable Insulation

XLPE,ETFE

Cable Shield

Tinned Copper

Cable Binder

ePTFE

Cable Jacket

PVC LF

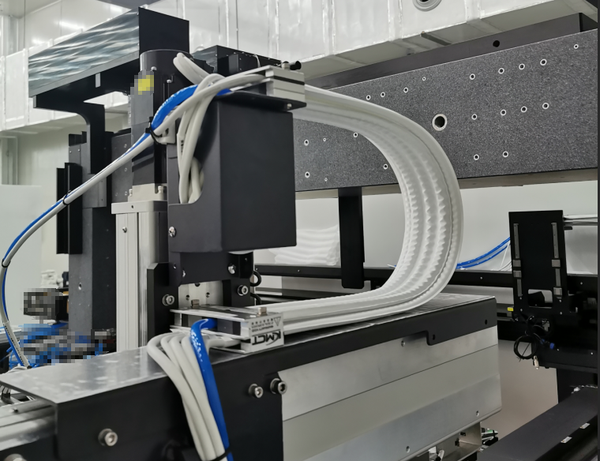

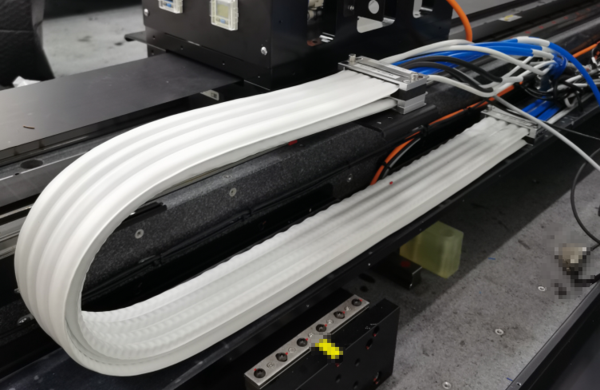

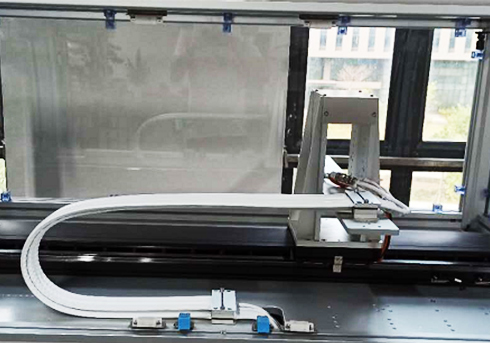

拖链运动状态
Drag chain movement

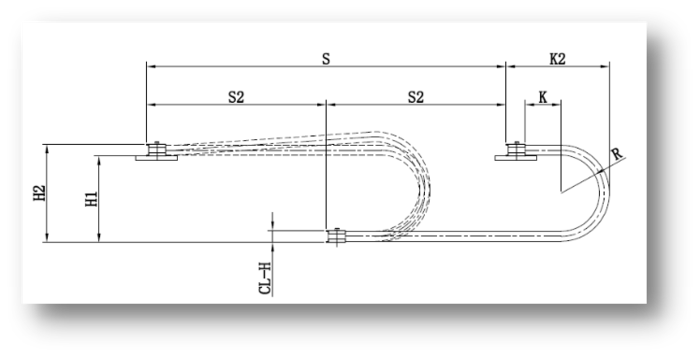

无尘拖链安装说明

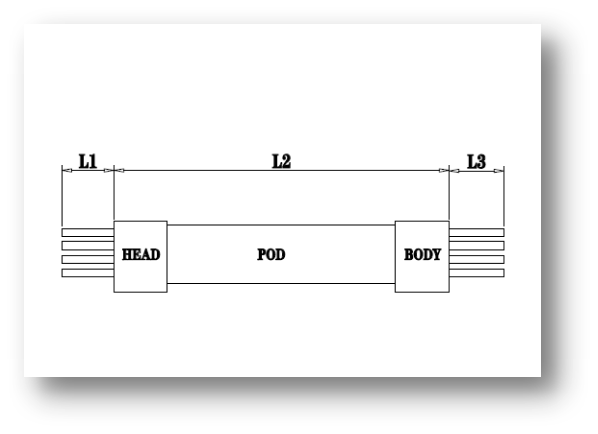

根据无尘拖链品名确定该拖链在设备上的安装位置,其次了解无尘拖链安装夹头固定端(Body)与移动端(Head)的安装设计位置,固定端(Body)安装在设备
靠近电控箱驱动侧,即运动滑轨总行程S的中间位置定位1/2S处;移动端(Head)安装在设备靠近运动组件电机侧,安装时手动往返测试滑轨模拟运动,保证无尘拖链安装后的安全值K值在设计范围内;无尘拖链在工作运动时POD护套与设备钣金有接触处贴上我司提供的耐磨贴膜,可降低无尘拖链POD护套与设备钣金之间的摩擦,起到更好的保护POD护套的作用。

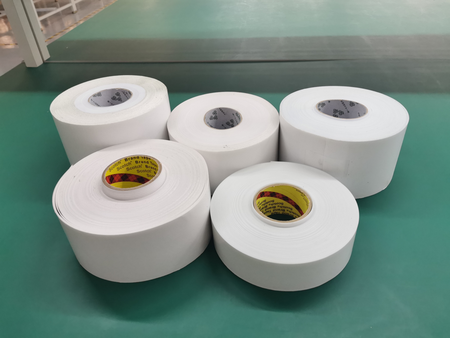

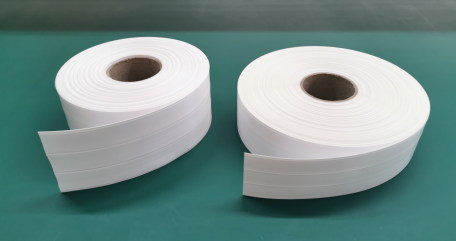

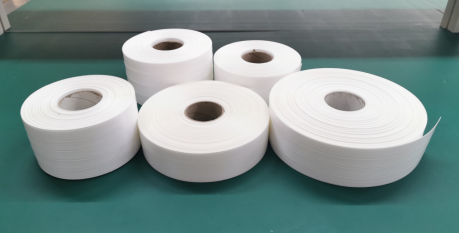

POD护套
Pod Sheath

Standard Pod

No. of Pod

Pod Thickness

Pod Width

Web Width

Total Width

1 Pod

Approx.

1mm

Approx.

19mm



Approx.

2.3mm


23.6mm

2 Pod

44.9mm

3 Pod

66.2mm

4 Pod

87.5mm

5 Pod

108.8mm

6 Pod

130.1mm


Special Pod-L

No. of Pod

Pod Thickness

Pod Width

Web Width

Total Width

1 Pod

Approx.

1mm

Approx.

28mm



Approx.

2.3mm


33mm

2 Pod

63.3mm

3 Pod

93.3mm

4 Pod

123.9mm

5 Pod

154.2mm

6 Pod

184.5mm

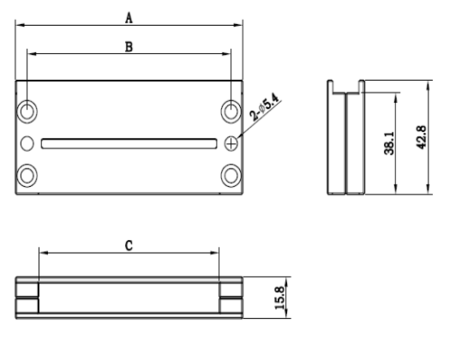

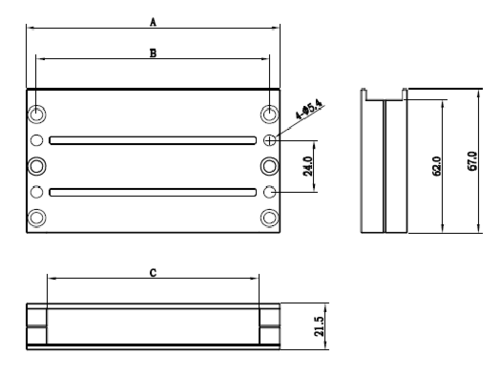

固定夹头
Fixed Chuck
普通型规格:

No. of Pod

A(mm)

B(mm)

C(mm)

2 Pod

57.8

48

38

3 Pod

76.8

67

57

4 Pod

95.8

86

76

5 Pod

114.8

105

95

6 Pod

133.8

124

114

7 Pod

152.8

143

133

8 Pod

171.8

162

152


No. of Pod

A(mm)

B(mm)

C(mm)

MINI 2Pod

45

36

26


长行程专用规格




No. of Pod

A(mm)

B(mm)

C(mm)

4Pod

116.8

107

97

6 Pod

165.3

155.5

145.5



根据客户需求,选择不同规格的夹头,提供电缆线管排列的优化方案,安全有效的节省无尘拖链占用设备空间率,
提高效率。
KMCT无尘拖链
KMCT DUST-FREE DRAG chain

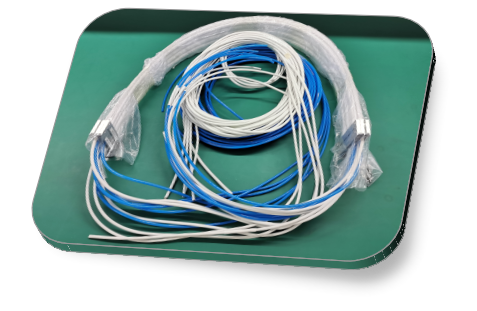

KMCT无尘拖链· 电缆

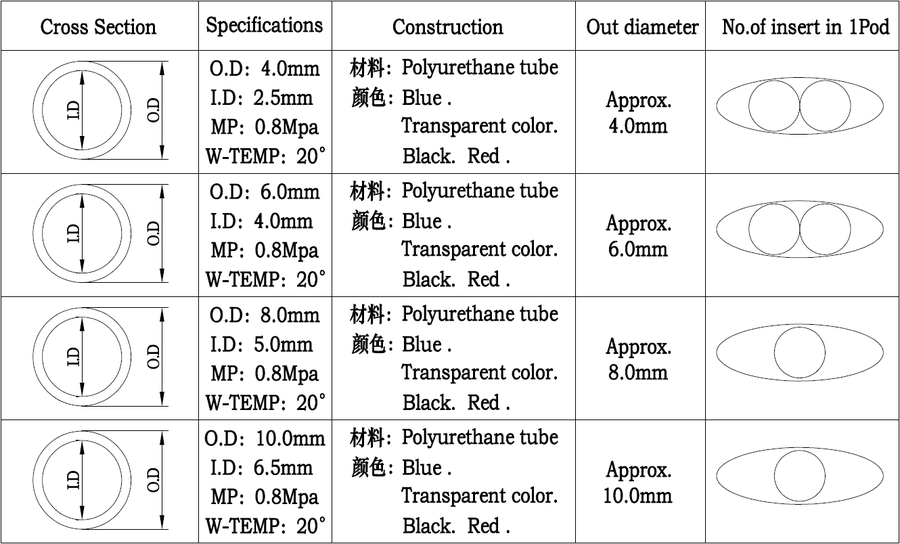

KMCT无尘拖链· 气管

KMCT无尘拖链选用TAIYO、MISUMI等品牌高柔性运动电缆;使KMCT无尘拖链具备高标准的电气性能特点,

拥有长时间的使用寿命,更好的为市场需要提供优质的服务。








KMCT无尘拖链选用PISCO、SMC等品牌聚氨酯PU气管,同时也可根据客户要求提供客户所需各类型气管。
